汽轮机数字控制系统DEH-N

基于自主研发的NetPAC平台,配置汽轮机控制专用模块,内嵌汽轮机智能控制引擎,集成控制、监视和保护功能,使得DEH控制更精准、保护更全面、维护更方便。

有关此产品的任何问题?

产品特点

DEH-N可以扩展,构成电站汽轮机岛控制系统。功能覆盖汽轮机控制系统DEH、给水泵汽轮机控制系统MEH、旁路阀门控制系统BPC、汽轮机紧急停机系统ETS、汽轮机辅机控制系统SCS、汽轮机及给水泵汽轮机监视仪表TSI。
基本控制包括:运行人员自动控制OA、CCS控制、ADS控制、ATC控制、OA与ATC联合控制。
ATC自动启停:ATC控制,自动同步。
超速控制与保护OPC采用三重化冗余设计,包括103% OPC超速控制及110% OPC超速保护,110% ETS超速保护。
阀门伺服执行机构的位置反馈信号(LVDT)双通道配置,消除了由于LVDT单通道配置故障时引起调节阀门全开的不安全隐患。
智能阀门伺服驱动模块既可以单独配置,又可以冗余配置。
可视化、模块化实现阀门管理、阀门线性化、单阀与顺序阀转换。
汽轮机阀门试验同时具有全行程试验及松动试验二种方式。
EH系统配置独立的滤油系统,在线油循环,控制油质。
EH伺服执行机构油动机的缓冲技术,在阀门快速关闭时,避免阀门与阀座的撞击。

应用场景

  • 各种等级的汽轮机组控制:给水泵汽轮机、25MW、50MW、100MW、125MW、130MW、200MW、300MW、325MW、330MW、600MW以及更大容量的汽轮机控制(包括核电汽轮机控制);

  • 各种类型的火电站汽轮机控制系统:中间再热机组、抽汽机组、冷凝机组、背压机组、给水泵汽轮机;

  • 工业用汽轮机控制系统:驱动压缩机、风机、泵的汽轮机、船舶用涡轮机

  • 核电站汽轮机控制系统;

  • 水电站水轮机控制。


案例展示

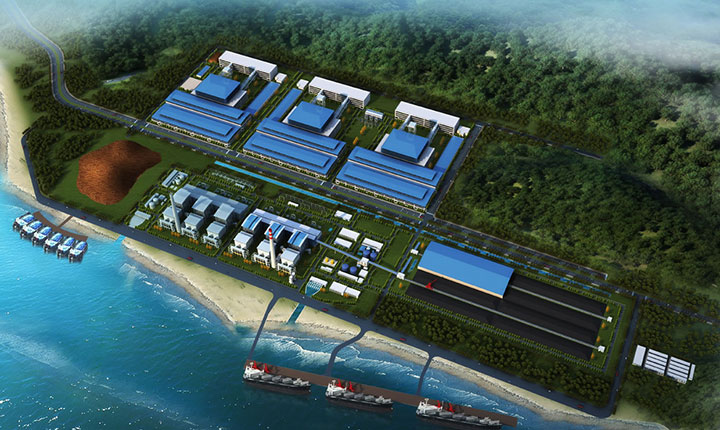

印尼纬达贝园区4x250MW新建项目DEH

  • 上汽250MW超临界中间再热机组,范围DEH+ETS系统;

  • 专用小网功能的伺服卡和测速卡,让频率控制快速精准,能长期孤网运行稳定,满足镍铁生产线负荷波动频繁的特殊工况;

  • 实现一键启动功能,操作更加简单方便。

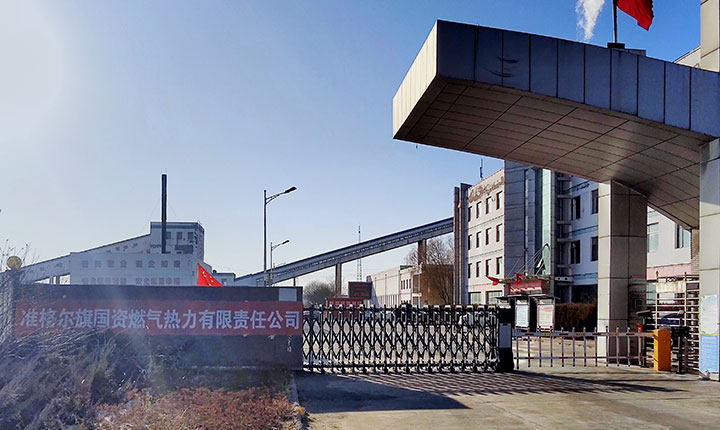

准格尔旗国资热力有限公司2号机组改造项目DEH

  • 东汽50MW抽凝机组,范围DEH+ETS+TSI+EH系统;

  • 单油动机凸轮结构改为四路调门顺序控制,调节精度更高,响应时间更快;

  • ETS功能使用控制器实现,组态搭建方便,点数分散,方便扩展;


开平市固废综合处理中心一期项目DEH

  • 广重15MW纯凝机组,范围DEH+ETS+EH系统;

  • 冗余伺服卡配置,系统可靠,维护方便,运行中更换伺服卡不影响调门开度;

  • 专用小网功能的伺服卡和测速卡,频率调节更精准,调节速度更快;

  • 2/3配置的ETS输入输出,有效避免拒动与误动;
